環氧云鐵中間漆
環氧云鐵中間漆是防腐耐候涂層首選的中間漆品種，在橋梁、儲罐、建筑鋼結構領域廣泛應用。環氧云鐵中間漆可增強涂層的防銹能力，提升表面效果，抵抗光線對涂層的破壞。
環氧云鐵中間漆組分一由環氧樹脂、云母氧化鐵為主的防銹顏料、體質顏料、溶劑、助劑等組成，組分二為固化劑。
涂料中間漆產品主要包括環氧云鐵中間漆、環氧厚漿漆、環氧中間漆，可根據不同的使用環境選擇，具體咨詢銷售人員。
產品特性
|
防腐特性 環氧云鐵中間漆有較好的防腐蝕性、耐溶劑、耐腐蝕介質，提升涂層耐候性能
|

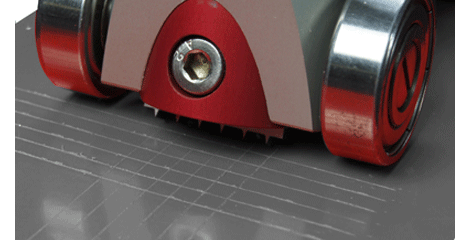

強附著力 環氧云鐵中間漆銜接底漆、面漆，加強涂層的整體附著力
|
|
屏蔽作用 環氧云鐵中間漆具有多層屏蔽作用，增強涂層物理防銹能力。片狀云母氧化鐵阻隔溶劑、水的侵入，有效抵抗紫外線 |
厚涂施工 環氧云鐵中間漆作為重防腐中間涂層，可厚涂施工，一次噴涂漆膜厚度大，加快涂裝進度 |
主要用途
環氧云鐵中間漆主要用于大氣環境和橋梁防腐浪濺區等?？赏垦b于橋梁、鐵塔、船舶、油罐外壁、建筑鋼結構、管道、港口碼頭、混凝土結構等。
在橋梁防腐領域環氧云鐵中間漆使用極為廣泛，具體可查看橋梁漆涂裝配套相關頁面
配套體系底漆：環氧富鋅底漆、無機富鋅底漆、冷鍍鋅漆、環氧底漆、環氧磷酸鋅底漆
封閉漆：環氧封閉漆
中間漆：環氧云鐵中間漆
面漆：丙烯酸聚氨酯面漆、氟碳面漆、聚硅氧烷面漆
施工工藝
表面處理
被涂的鋼鐵表面，必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達瑞典除銹標準Sa2.5級，粗糙度達30~70μm；也可采用手工除銹方法，達瑞典除銹標準ST3級，粗糙度達30-70μm。
涂刷過環氧底漆、環氧磷酸鋅底漆的涂層，要求表面無油污、潔凈，超過7天的干燥時間需要進行拉毛處理增強附著力。
對于環氧富鋅底漆等涂層，需要確定表面無鋅鹽生產，如有鋅鹽要及時除去。
油漆混合
按比例稱重兩組分，將固化劑緩緩倒入主漆當中，并攪拌均勻。靜置10～30min分鐘（熟化階段）。配制好的油漆在適用期內用完。根據采用的施工方式、油漆品種等，加入稀釋劑調整施工粘度。
|
溫度 |
5℃ |
20℃ |
30℃ |
|
時間 |
12hrs |
8hrs |
6hrs |
施工方法
環氧云鐵中間漆可噴涂、刷涂、輥涂，其中推薦采用高壓無氣噴涂，涂裝厚度大，節省人力物力，是目前比較主流的涂裝工藝。
|
噴嘴尺寸 |
出口壓力 |
稀釋比率（質量比） |
|
0.43mm-0.53mm |
10-15MPa |
5-15% |
環境要求
施工條件：環境溫度：5℃～40℃；相對濕度：25%～85%
底材溫度：基材表面溫度高于露點3℃
電話：15136116315（微信同號） QQ咨詢：1853023666環氧云鐵中間漆來源：http://www.nttd-wave.com.cn/chanpin_109.html
相關連接內容：
|
|
|
|
|
|
|
|
|
|
|
|
上一篇：導靜電環氧防腐漆
下一篇：帶銹防銹漆|環氧帶銹涂裝涂料
